Phụ kiện ống ruột gà lõi thép: Cách chọn đúng cho từng nhu cầu

Trong hệ thống luồn dây điện, ống ruột gà lõi thép thường được sử dụng tại những vị trí cần độ linh hoạt cao, có nhiều góc uốn hoặc kết nối với máy móc, thiết bị. Tuy nhiên, để tạo thành một tuyến ống hoàn chỉnh, cần lựa chọn phụ kiện ống ruột gà lõi thép phù hợp với từng điểm kết nối.

Việc chọn đúng phụ kiện không chỉ phụ thuộc vào kích thước ống mà còn cần xét đến kiểu kết nối, môi trường lắp đặt, vật liệu và yêu cầu kỹ thuật của công trình. Bài viết dưới đây sẽ tập trung vào cách lựa chọn phụ kiện theo từng nhu cầu thực tế, giúp nhà thầu và đơn vị thi công dễ xác định sản phẩm phù hợp hơn.

Khi nào cần sử dụng phụ kiện ống ruột gà lõi thép?

Phụ kiện ống ruột gà lõi thép đóng vai trò kết nối và hoàn thiện hệ thống luồn dây điện. Tùy thiết kế tuyến ống, phụ kiện có thể được sử dụng để:

• Kết nối ống ruột gà với hộp điện, tủ điện hoặc thiết bị.
• Chuyển tiếp từ ống ruột gà sang ống thép luồn dây điện EMT, IMC hoặc RSC.
• Xử lý đầu cuối của ống, hạn chế phần kim loại tiếp xúc trực tiếp với dây dẫn.
• Tạo mối nối phù hợp tại những vị trí yêu cầu khả năng kín nước.

Do mỗi điểm kết nối có cấu tạo khác nhau, không nên sử dụng một loại đầu nối cho tất cả vị trí. Người thi công cần xác định ống đang kết nối với thiết bị hay loại ống nào, sau đó mới lựa chọn kích thước, kiểu đầu nối và vật liệu tương ứng.

Tham khảo đầy đủ các dòng phụ kiện ống ruột gà lõi thép hiện có tại Vật tư cơ điện Hải Dương. Danh mục hiện bao gồm các đầu nối cho hộp điện, EMT, IMC/RSC, các hệ ống thép khác và khóa cuối ống ruột gà.

Chọn phụ kiện ống ruột gà lõi thép theo vị trí lắp đặt

Cách đơn giản nhất để xác định đúng phụ kiện là bắt đầu từ hai đầu cần kết nối. Chẳng hạn, cùng là ống ruột gà nhưng đầu nối vào hộp điện sẽ khác với đầu nối chuyển tiếp sang EMT hoặc IMC/RSC.

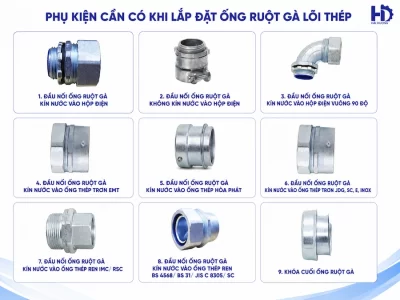

Phụ kiện cần có khi lắp đặt ống ruột gà lõi thép

Đầu nối ống ruột gà với hộp điện, tủ điện

Tại vị trí tuyến ống mềm đi vào hộp điện, tủ điện hoặc thiết bị, đầu nối có nhiệm vụ cố định ống tại điểm vào và tạo mối liên kết chắc chắn. Khi lựa chọn, cần kiểm tra kích thước ống ruột gà, vị trí lắp đặt và yêu cầu bảo vệ tại điểm kết nối.

Tùy không gian thi công có thể lựa chọn đầu nối thẳng hoặc đầu nối góc. Chẳng hạn, đầu nối ống ruột gà kín nước vào hộp điện vuông 90 độ phù hợp với các vị trí cần đổi hướng kết nối. Sản phẩm của Vật tư Hải Dương sử dụng hợp kim kẽm, công bố cấp bảo vệ IP65 và tiêu chuẩn JIS C 8350.

Ngoài ra, Vật tư cơ điện Hải Dương còn có đầu nối thẳng dạng kín nước và không kín nước để lựa chọn theo điều kiện lắp đặt.

Đầu nối ống ruột gà với ống thép trơn EMT

Khi một tuyến điện cần chuyển từ ống ruột gà mềm sang ống thép trơn luồn dây điện EMT, nên sử dụng đầu nối chuyển tiếp chuyên dụng thay vì ghép nối bằng các giải pháp không đồng bộ.

Loại phụ kiện này có một đầu liên kết với ống ruột gà, đầu còn lại kết nối với ống thép trơn EMT. Cấu tạo này đặc biệt hữu ích khi tuyến EMT cố định cần chuyển sang một đoạn ống mềm để tiếp cận máy móc hoặc thiết bị.

Đầu nối ống ruột gà kín nước vào ống thép trơn EMT của Hải Dương sử dụng thép mạ kẽm nhúng nóng, được công bố IP65 và theo tiêu chuẩn JIS C 8350.

Đầu nối ống ruột gà với ống thép ren IMC/RSC

Khác với EMT dạng trơn, IMC và RSC là hệ ống thép có ren, do đó phụ kiện chuyển tiếp cần phù hợp với kiểu kết nối này.

Khi lựa chọn, cần kiểm tra kích thước danh nghĩa của cả ống ruột gà và ống thép ren IMC/RSC, đồng thời đối chiếu kiểu ren theo yêu cầu của hệ thống. Không nên thay thế bằng đầu nối dành cho EMT chỉ vì kích thước bên ngoài có vẻ tương đương.

Dòng đầu nối ống ruột gà kín nước vào ống thép ren IMC/RSC của Hải Dương có các lựa chọn vật liệu gồm hợp kim kẽm, thép mạ kẽm nhúng nóng và Inox 304; catalogue công bố IP65, nhiệt độ sử dụng từ -20°C đến +90°C và tiêu chuẩn JIS C 8350.

Khóa cuối và đầu bịt ống ruột gà

Ở đầu cuối của tuyến ống, phần kim loại không nên để tiếp xúc trực tiếp với dây dẫn. Khóa cuối giúp hoàn thiện đầu ống và tạo bề mặt tiếp xúc phù hợp hơn tại vị trí dây đi ra.

Khi chọn khóa cuối ống ruột gà, cần ưu tiên đúng kích thước và vật liệu phù hợp với hệ thống. Hải Dương hiện công bố các lựa chọn Inox 304, thép mạ kẽm và thép mạ kẽm nhúng nóng cho dòng sản phẩm này.

Đầu nối cho vị trí có yêu cầu kín nước

Với tuyến ống lắp ở nơi có độ ẩm cao, ngoài trời hoặc có nguy cơ tiếp xúc với nước, cần xem xét khả năng bảo vệ của toàn bộ hệ thống gồm ống và phụ kiện, thay vì chỉ lựa chọn một đầu nối có kích thước vừa với ống.

Đầu nối kín nước cần tạo được mối liên kết chắc chắn tại điểm chuyển tiếp. Khi lựa chọn nên kiểm tra cấp IP, vật liệu, nhiệt độ sử dụng và tiêu chuẩn mà nhà sản xuất công bố.

Các dòng đầu nối kín nước trong danh mục phụ kiện ống ruột gà của Vật tư cơ điện Hải Dương được thiết kế cho nhiều kiểu kết nối khác nhau như hộp điện, EMT, IMC/RSC, BS 4568/BS 31/JIS C 8305/SC và một số hệ ống thép trơn khác.

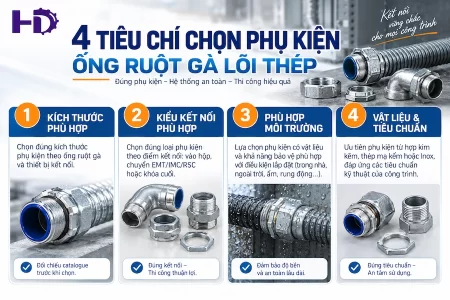

4 tiêu chí chọn phụ kiện ống ruột gà lõi thép

Không nên lựa chọn phụ kiện chỉ dựa trên tên sản phẩm hoặc giá. Với hệ thống cơ điện, bốn yếu tố cần kiểm tra gồm kích thước, kiểu kết nối, môi trường lắp đặt và yêu cầu kỹ thuật của công trình.

4 tiêu chí chọn phụ kiện ống ruột gà lõi thép

Chọn đúng kích thước

Kích thước phụ kiện phải tương thích với kích thước danh nghĩa của ống ruột gà và thiết bị hoặc loại ống ở đầu còn lại.

Đặc biệt với đầu nối chuyển tiếp, cần kiểm tra cả hai phía của phụ kiện. Ví dụ, đầu nối ruột gà với EMT cần tương thích với kích thước ống mềm ở một đầu và EMT ở đầu còn lại.

Không nên lựa chọn bằng cách ước lượng đường kính bên ngoài. Với đơn hàng dự án, nên đối chiếu bảng thông số kỹ thuật hoặc catalogue của nhà sản xuất trước khi chốt quy cách.

Chọn đúng kiểu kết nối

Trước khi đặt phụ kiện, hãy xác định chính xác điểm cuối của ống ruột gà:

• Vào hộp hoặc tủ điện → chọn đầu nối vào hộp.
• Chuyển sang EMT → chọn đầu nối dành cho ống thép trơn EMT.
• Chuyển sang IMC/RSC → chọn đầu nối dành cho hệ ống thép ren.
• Kết thúc tuyến ống → sử dụng khóa cuối phù hợp.

Việc phân biệt ngay từ đầu giúp hạn chế tình trạng mua đúng kích thước nhưng sai kiểu kết nối, gây khó khăn khi lắp đặt.

Chọn theo môi trường lắp đặt

Điều kiện môi trường cũng ảnh hưởng trực tiếp đến loại phụ kiện cần sử dụng. Hệ thống trong nhà, khô ráo sẽ có yêu cầu khác với tuyến điện ngoài trời, khu vực ẩm hoặc hệ thống máy móc thường xuyên rung động.

Đặc biệt, nếu sử dụng ống ruột gà lõi thép bọc PVC kín nước, nên lựa chọn phụ kiện tương thích để duy trì khả năng bảo vệ tại điểm kết nối. Hải Dương cũng khuyến nghị sử dụng đầu nối và phụ kiện chuyên dụng, đúng tiêu chuẩn đối với các hệ ống làm việc ở môi trường ngoài trời hoặc rung động thường xuyên.

Kiểm tra vật liệu và tiêu chuẩn

Tùy từng sản phẩm, phụ kiện có thể được sản xuất từ hợp kim kẽm, thép mạ kẽm, thép mạ kẽm nhúng nóng hoặc Inox 304. Mỗi vật liệu phù hợp với những điều kiện sử dụng khác nhau.

Bên cạnh vật liệu, với các dự án M&E cần đối chiếu tiêu chuẩn, cấp bảo vệ, dải nhiệt độ sử dụng và các yêu cầu ghi trong hồ sơ kỹ thuật. Không nên mặc định mọi phụ kiện ống ruột gà đều có cùng thông số.

Catalogue hiện tại của Vật tư Cơ điện Hải Dương dành riêng một nhóm sản phẩm cho phụ kiện ống ruột gà lõi thép, với thông số kỹ thuật và mã sản phẩm theo từng cấu hình.

Ứng dụng của phụ kiện ống ruột gà lõi thép

Nhờ khả năng kết nối linh hoạt giữa ống mềm, thiết bị và các hệ ống thép khác, phụ kiện ống ruột gà lõi thép được sử dụng tại nhiều vị trí trong hệ thống cơ điện:

• Nhà máy, xưởng sản xuất: kết nối tuyến ống mềm với máy móc, tủ điện và thiết bị, đặc biệt tại các vị trí có rung động.
• Hệ thống M&E tòa nhà: dùng tại các điểm chuyển tiếp giữa ống ruột gà, hộp điện và tuyến ống thép cố định.
• Tủ điện và hộp điện: cố định đầu ống tại vị trí dây dẫn đi vào thiết bị.
• Tuyến chuyển tiếp EMT/IMC/RSC: tạo liên kết giữa đoạn ống mềm và hệ ống thép trơn hoặc có ren.
• Khu vực có yêu cầu bảo vệ trước nước và độ ẩm: sử dụng ống và đầu nối kín nước phù hợp với điều kiện thiết kế.

Trong thực tế, Vật tư Cơ điện Hải Dương đã cung cấp đồng bộ ống ruột gà lõi thép cùng hệ đầu nối, khớp nối cho dự án Nhà máy Wistron Infocomm Việt Nam, nơi hệ thống ống mềm được sử dụng để kết nối với máy móc sản xuất có rung động.

Báo giá phụ kiện ống ruột gà lõi thép cho nhà thầu

Đối với nhà thầu và doanh nghiệp mua vật tư cho dự án, việc lựa chọn đồng bộ ống và phụ kiện từ cùng một hệ sản phẩm giúp thuận tiện hơn trong việc đối chiếu kích thước, kiểu kết nối và thông số kỹ thuật.

Vật tư Cơ điện Hải Dương cung cấp hệ thống ống thép luồn dây điện, ống ruột gà lõi thép và phụ kiện cho công trình cơ điện. Danh mục phụ kiện ống ruột gà hiện có 9 nhóm sản phẩm, bao gồm đầu nối vào hộp điện, EMT, IMC/RSC, các hệ ống thép khác và khóa cuối.

Đối với nhu cầu mua sỉ hoặc cung ứng dự án, khách hàng có thể lựa chọn:

• Nhiều loại đầu nối ống ruột gà lõi thép theo từng vị trí kết nối.
• Các lựa chọn vật liệu như hợp kim kẽm, thép mạ kẽm nhúng nóng và Inox 304 tùy dòng sản phẩm.
• Cung cấp đồng bộ ống ruột gà, ống thép và phụ kiện kết nối.
• Hỗ trợ đối chiếu quy cách, thông số kỹ thuật và nhu cầu thực tế của công trình.

Năng lực cung ứng đồng bộ đã được Hải Dương triển khai tại các dự án công nghiệp như Wistron Infocomm Việt Nam, với các hạng mục EMT, IMC, ống ruột gà lõi thép và phụ kiện kết nối.

Cần bảng báo giá sỉ phụ kiện ống ruột gà lõi thép cho công trình? Tham khảo danh mục phụ kiện ống ruột gà lõi thép hoặc liên hệ Vật tư Cơ điện Hải Dương để được tư vấn quy cách và nhận báo giá theo số lượng.

Câu hỏi thường gặp về phụ kiện ống ruột gà lõi thép

1. Phụ kiện nào thường được sử dụng cùng ống ruột gà lõi thép?

Các loại phổ biến gồm đầu nối ống ruột gà vào hộp điện, đầu nối chuyển tiếp sang EMT, IMC/RSC và các hệ ống thép khác, cùng khóa cuối ống. Tùy môi trường sử dụng còn có loại kín nước và không kín nước.

2. Làm sao chọn đúng kích thước đầu nối cho ống ruột gà?

Cần đối chiếu kích thước danh nghĩa của ống ruột gà với bảng quy cách của đầu nối. Với phụ kiện chuyển tiếp, phải kiểm tra kích thước ở cả hai đầu kết nối, không nên chỉ dựa vào đường kính ngoài hoặc ước lượng bằng mắt.

3. Ống ruột gà lõi thép có thể nối với EMT và IMC không?

Có. Tuy nhiên cần sử dụng đúng đầu nối chuyển tiếp. EMT là hệ ống thép trơn nên sử dụng đầu nối tương ứng với EMT; trong khi IMC/RSC sử dụng phụ kiện phù hợp với hệ ống ren. Hải Dương hiện có sản phẩm riêng cho cả hai kiểu kết nối này.

4. Khi nào nên sử dụng đầu nối kín nước?

Đầu nối kín nước phù hợp với những vị trí mà thiết kế yêu cầu tăng khả năng bảo vệ trước nước hoặc độ ẩm, chẳng hạn một số tuyến ngoài trời và môi trường ẩm. Cần lựa chọn đồng bộ với loại ống đang sử dụng và kiểm tra cấp IP, vật liệu, tiêu chuẩn của đúng sản phẩm thay vì mặc định mọi đầu nối kín nước có cùng khả năng bảo vệ.
