Trong ngành điện công nghiệp và dân dụng, ống thép luồn dây điện được sử dụng phổ biến để bảo vệ dây dẫn khỏi tác động cơ học, độ ẩm, hóa chất, tia UV cũng như hạn chế rủi ro về cháy nổ. Tuy nhiên, để thi công hệ thống luồn dây điện đúng kỹ thuật, hiệu quả và an toàn, không thể thiếu các loại phụ kiện đi kèm với ống thép.
Phụ kiện ống thép đóng vai trò quan trọng trong việc liên kết, chuyển hướng, cố định, phân nhánh và bảo vệ hệ thống điện. Dưới đây là danh sách chi tiết và công dụng của từng loại phụ kiện ống thép luồn dây điện hiện nay.
9 loại phụ kiện ống thép luồn dây điện không thể thiếu
1. Co nối ống (Connector)
Co nối thẳng
Co nối thẳng được sử dụng để kết nối hai đoạn ống thép luồn dây điện theo đường thẳng. Loại này có hai dạng: co nối ren và co nối trơn. Chúng giúp hệ thống điện liền mạch và tăng tính ổn định cho toàn bộ kết cấu đường ống.
Co nối mềm (Flexible Connector)
Được chế tạo từ kim loại mềm có thể uốn cong, thường dùng để nối từ ống thép vào tủ điện, hộp điện hoặc khu vực máy móc rung lắc. Phụ kiện này giúp giảm lực kéo căng và bảo vệ thiết bị trong điều kiện làm việc rung động liên tục.
Co nối ống (Connector)
2. Khớp nối ren (Coupling)
Khớp nối ren trong
Dùng để nối hai đầu ống thép có ren ngoài với nhau. Phụ kiện này giúp liên kết chắc chắn, chống xoay trượt và dễ dàng tháo lắp bảo trì.
Khớp nối ren ngoài
Trái ngược với loại trên, khớp nối ren ngoài kết nối với ống ren trong. Cả hai loại khớp nối thường được chế tạo từ thép mạ kẽm hoặc inox để đảm bảo khả năng chịu lực và chống gỉ sét.
3. Hộp nối (Conduit Box)
Hộp nối là phụ kiện dùng để chia nhánh hoặc chuyển hướng hệ thống ống thép. Tùy vào vị trí lắp đặt và mục đích sử dụng, hộp nối có nhiều dạng khác nhau:
- Hộp nối chữ T: Dùng khi cần chia nhánh hệ thống thành hai hướng vuông góc.
- Hộp nối chữ L: Chuyển hướng hệ thống ống một góc 90 độ.
- Hộp nối chữ X: Kết nối bốn ống giao nhau tại một điểm.
- Hộp tròn (Round Box): Dùng để gom dây hoặc làm điểm giao tại những vị trí trần nhà.
Hộp nối thường có nắp đậy kín, chống bụi, chống nước và được làm từ nhôm đúc hoặc hợp kim kẽm.
https://ongdienchongchay.com/wp-content/uploads/2022/11/hop-noi-t-dung-cho-ong-thep-ren.jpg

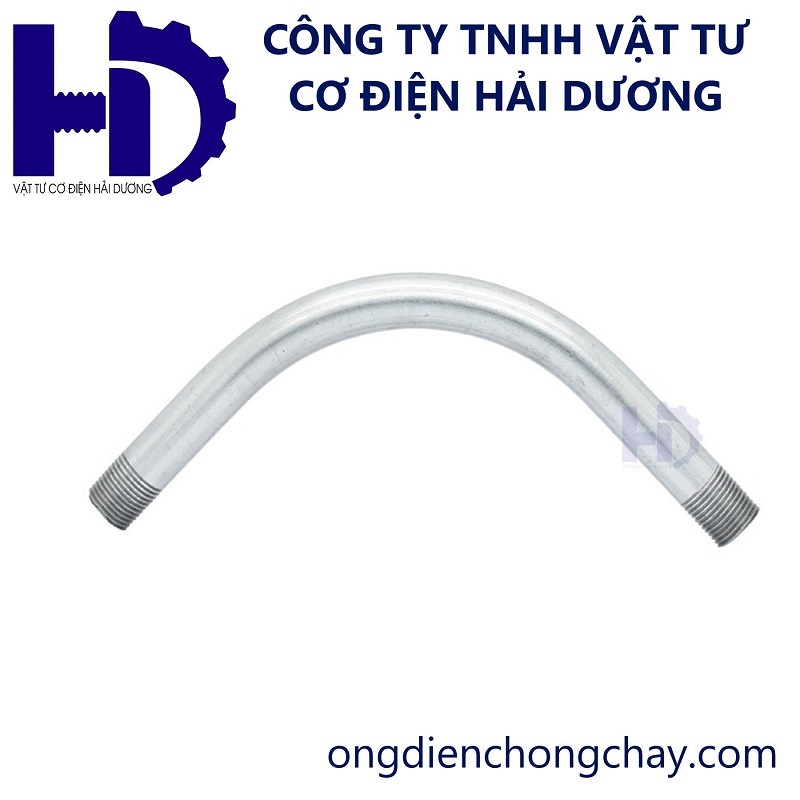

4. Cút ống (Elbow)
Cút ống được sử dụng để chuyển hướng hệ thống ống thép, phù hợp với địa hình và kết cấu công trình.
- Cút 90 độ: Phổ biến nhất, dùng cho các vị trí rẽ góc vuông.
- Cút 45 độ: Cho góc rẽ mềm hơn, dùng trong các không gian hạn chế.
- Cút lò xo (Spring Elbow): Loại uốn linh hoạt, thích hợp khi không thể sử dụng cút cứng do không gian hạn chế hoặc cần uốn nhiều góc.

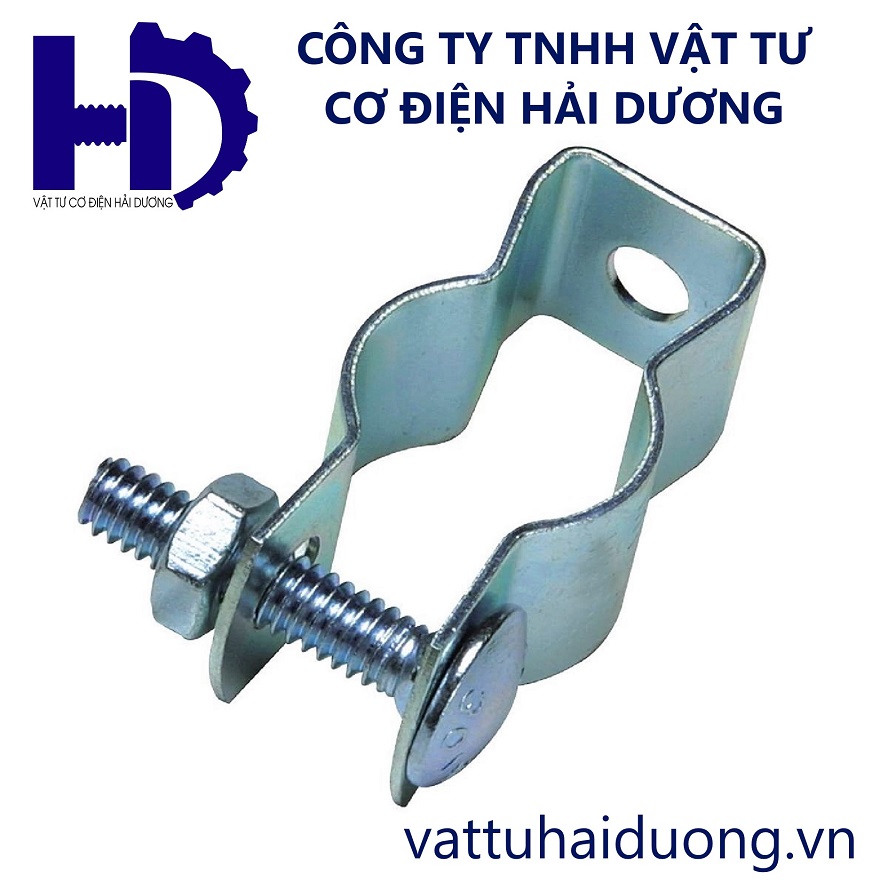

5. Kẹp ống (Clamp)
Kẹp ống là phụ kiện dùng để cố định ống thép vào tường, sàn, trần hoặc các bề mặt cố định khác. Có nhiều loại kẹp ống như:
- Kẹp đơn: Dùng giữ một ống.
- Kẹp đôi: Giữ hai ống song song.
Kẹp Omega: Có độ ôm chặt, chuyên dùng cho các loại ống có đường kính lớn.
Kẹp thường được làm từ tôn mạ kẽm, thép sơn tĩnh điện hoặc inox, đảm bảo độ bền, chống gỉ, và dễ thi công.
Kẹp ống (Clamp)
6. Đầu nối hộp (Box Connector)
Phụ kiện này giúp kết nối ống thép vào các loại hộp điện hoặc tủ điện một cách chắc chắn, kín khít và thẩm mỹ. Có hai loại phổ biến:
- Đầu nối ren: Dùng cho ống có ren ngoài.
- Đầu nối trơn: Dùng cho ống trơn, có cơ chế siết bằng vít hoặc vòng đệm.
Các đầu nối hộp thường được trang bị vòng cao su chống nước, chống bụi, giúp bảo vệ thiết bị điện bên trong hộp.
7. Ống mềm luồn dây điện và phụ kiện kết nối
Ống mềm lõi thép bọc nhựa hoặc bọc inox thường được dùng ở các khu vực cần linh hoạt, như kết nối từ ống thép vào máy móc, tủ điện, khu vực rung lắc. Các phụ kiện đi kèm gồm:
- Đầu nối mềm một đầu ren
- Đầu nối mềm hai đầu ren
- Đầu nối góc mềm
Phụ kiện này đảm bảo đường dây điện được bảo vệ toàn diện ngay cả trong điều kiện khó khăn.
Ống mềm luồn dây điện và phụ kiện kết nối
8. Ron cao su, nắp chụp và phụ kiện hỗ trợ
- Ron cao su: Lắp ở các điểm tiếp xúc để chống nước, chống bụi và cách điện.
- Nắp chụp đầu ống: Bịt các đầu ống chưa sử dụng, ngăn chuột bọ, bụi bẩn.
- Ống nối giảm đường kính: Dùng khi nối ống lớn và nhỏ.
- Băng keo cách điện, phụ kiện siết cáp: Gia cố và bảo vệ mối nối điện.
9. Phụ kiện chuyên dụng cho hệ thống chống cháy và chống sét
Trong môi trường đặc biệt như nhà máy hóa chất, xưởng cơ khí hoặc công trình ngoài trời, cần thêm các phụ kiện:
- Tiếp địa chống sét cho ống
- Phụ kiện chống cháy lan
- Ống và đầu nối chịu nhiệt cao
Những phụ kiện này giúp hệ thống hoạt động an toàn và bền vững trong các môi trường khắc nghiệt.
Việc lựa chọn đầy đủ và đúng loại phụ kiện là yếu tố then chốt để thi công hệ thống điện sử dụng ống thép một cách hiệu quả, an toàn và đạt chuẩn kỹ thuật. Mỗi loại phụ kiện đều có công dụng riêng, phù hợp với từng điều kiện thi công và vị trí lắp đặt cụ thể.
