THANH CHỐNG ĐA NĂNG
... people are viewing this right now

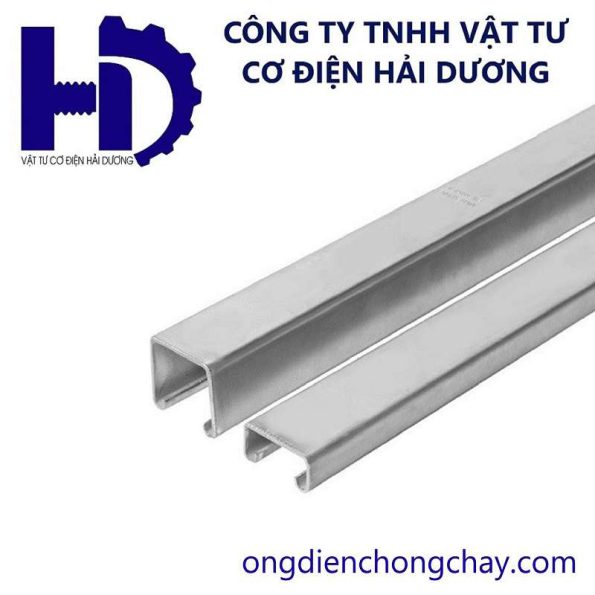

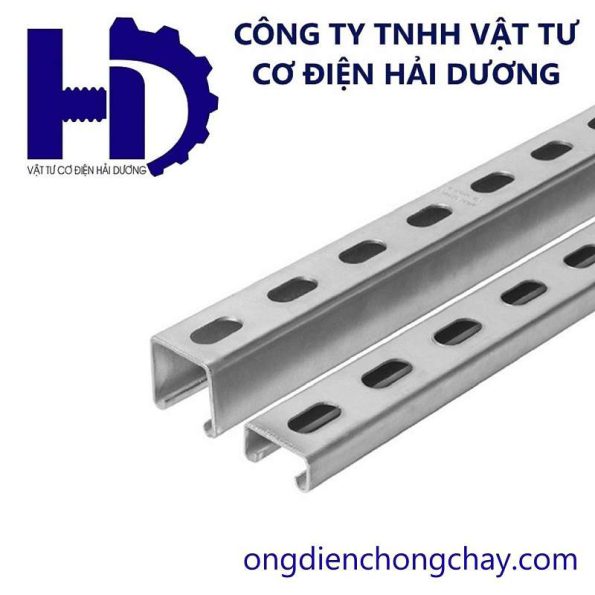

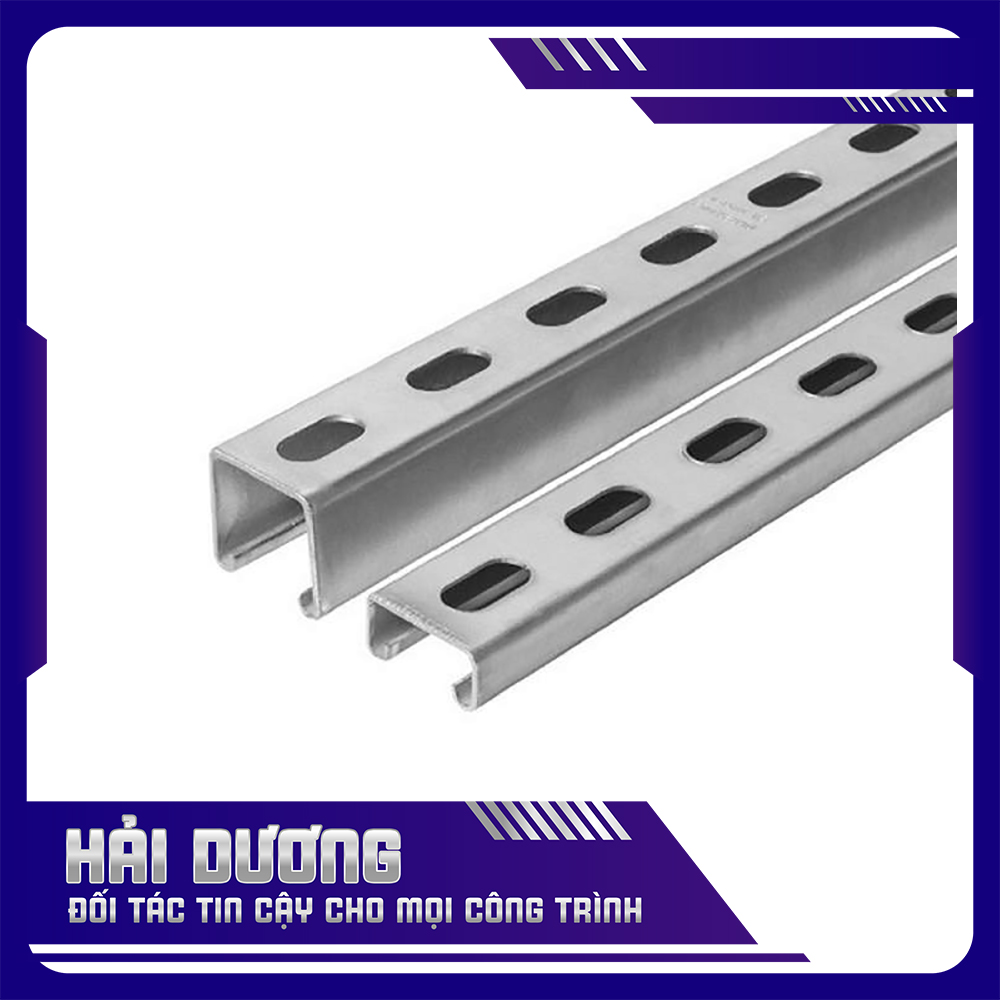

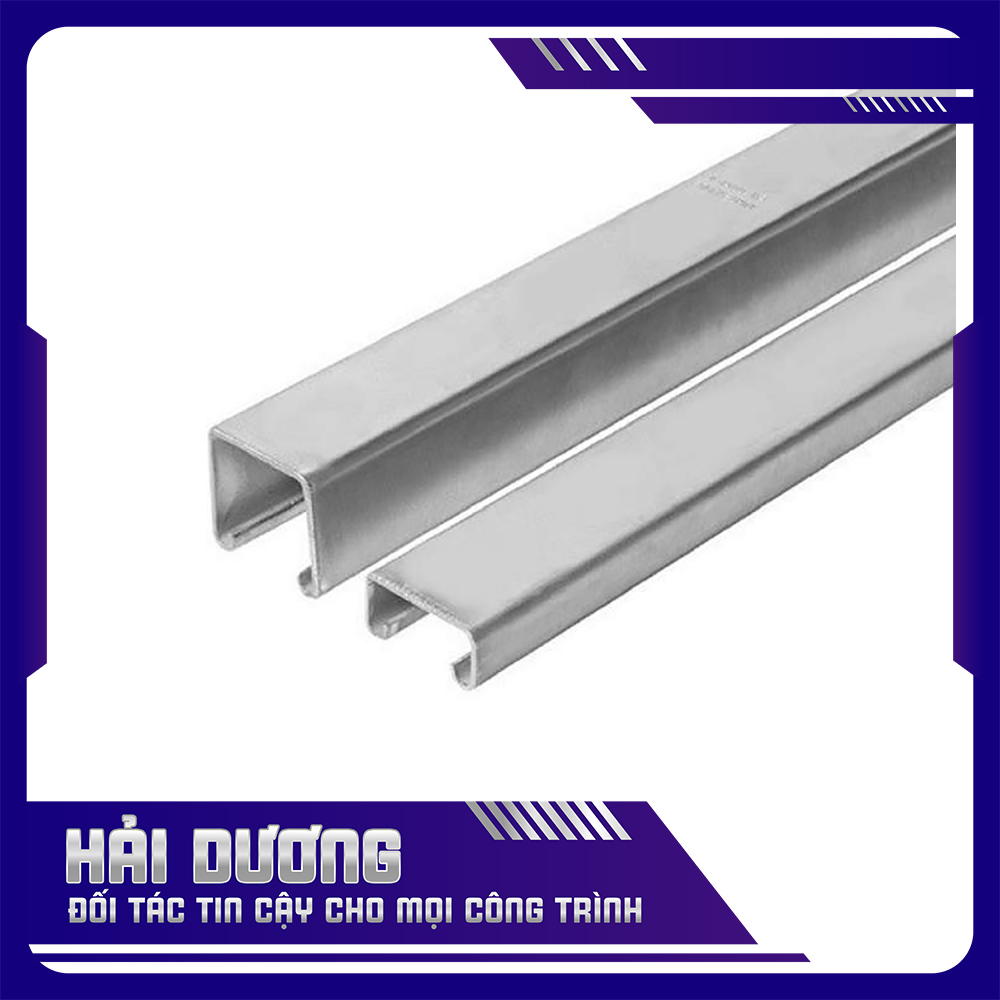

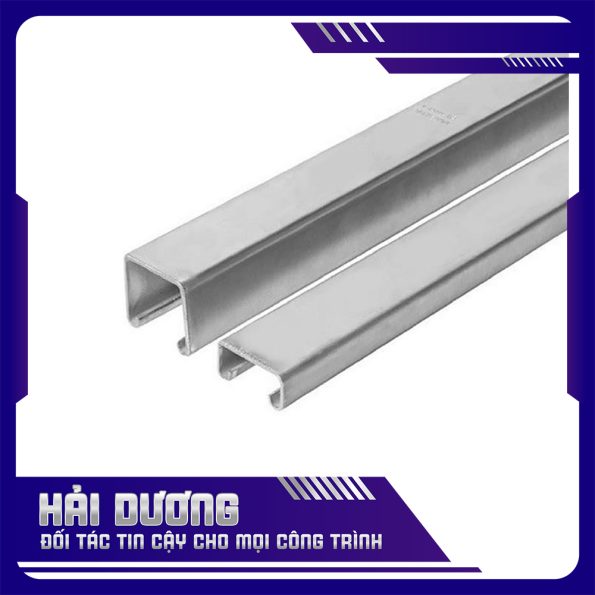

THANH CHỐNG ĐA NĂNG – UNISTRUT
Thông tin sản phẩm/ Production informations
• Nhãn hiệu (Brand name): Cơ điện Hải Dương
• Xuất xứ (Origin): Việt Nam
• Tiêu chuẩn (Standard): BS 6946
• Vật liệu (Material): Thép mạ kẽm điện phân (Pre – galvanized steel)
+ Thép mạ kẽm nhúng nóng (Hot dip ganvanized steel)
• Độ dày (Thickness): 1.5mm, 2.0mm, 2.3mm, 2.5mm
• Chiều dài (Length): 3000mm, 6000mm (cắt theo yêu cầu)

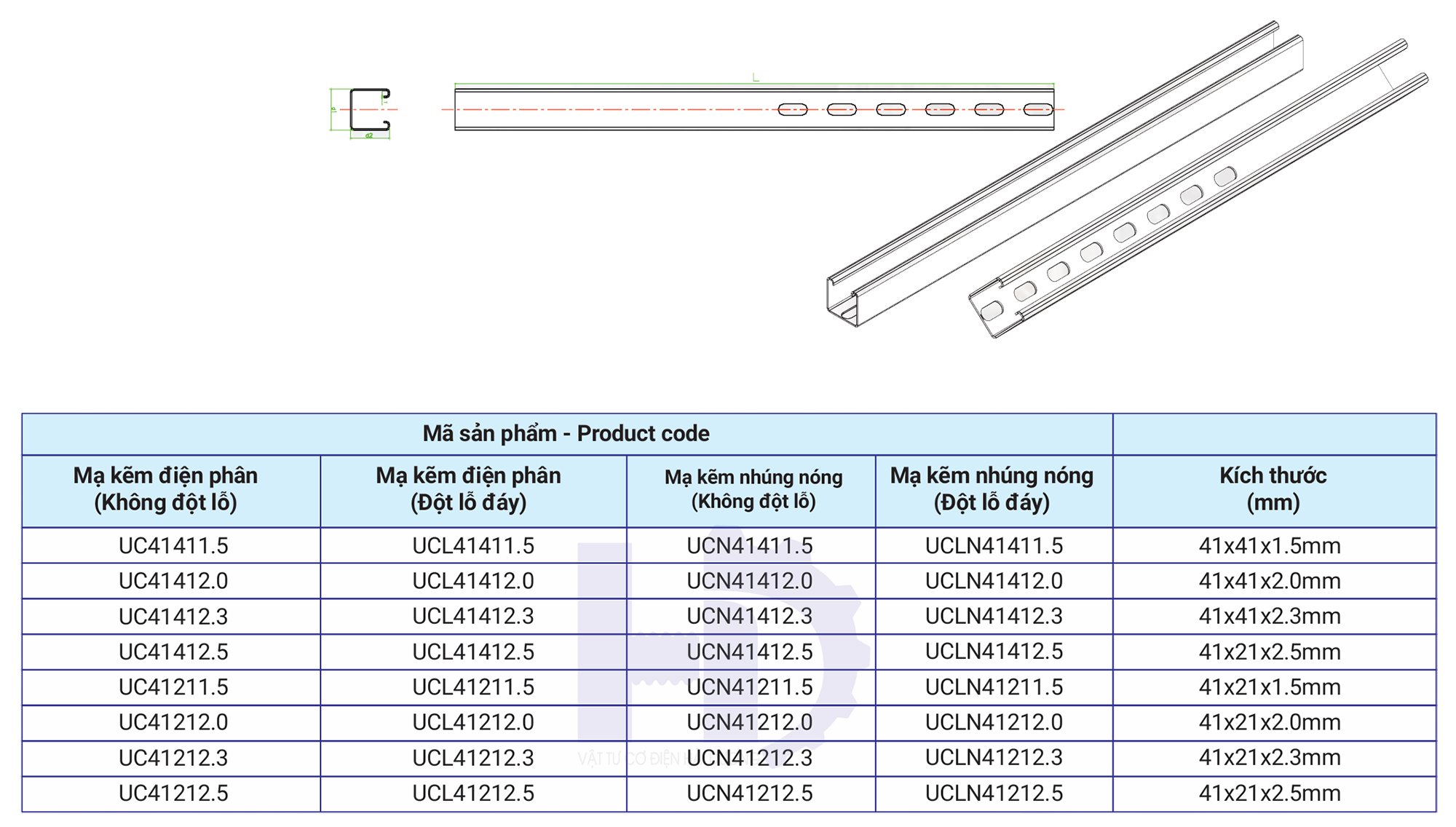

| Mã sản phẩm – Product code | ||||
| Mạ kẽm điện phân (Không đột lỗ) |
Mạ kẽm điện phân (Đột lỗ đáy) |
Mạ kẽm nhúng nóng (Không đột lỗ) |
Mạ kẽm nhúng nóng (Đột lỗ đáy) |
Kích thước (mm) |
| UC41411.5 | UCL41411.5 | UCN41411.5 | UCLN41411.5 | 41x41x1.5mm |
| UC41412.0 | UCL41412.0 | UCN41412.0 | UCLN41412.0 | 41x41x2.0mm |
| UC41412.3 | UCL41412.3 | UCN41412.3 | UCLN41412.3 | 41x41x2.3mm |
| UC41412.5 | UCL41412.5 | UCN41412.5 | UCLN41412.5 | 41x21x2.5mm |
| UC41211.5 | UCL41211.5 | UCN41211.5 | UCLN41211.5 | 41x21x1.5mm |
| UC41212.0 | UCL41212.0 | UCN41212.0 | UCLN41212.0 | 41x21x2.0mm |
| UC41212.3 | UCL41212.3 | UCN41212.3 | UCLN41212.3 | 41x21x2.3mm |
| UC41212.5 | UCL41212.5 | UCN41212.5 | UCLN41212.5 | 41x21x2.5mm |

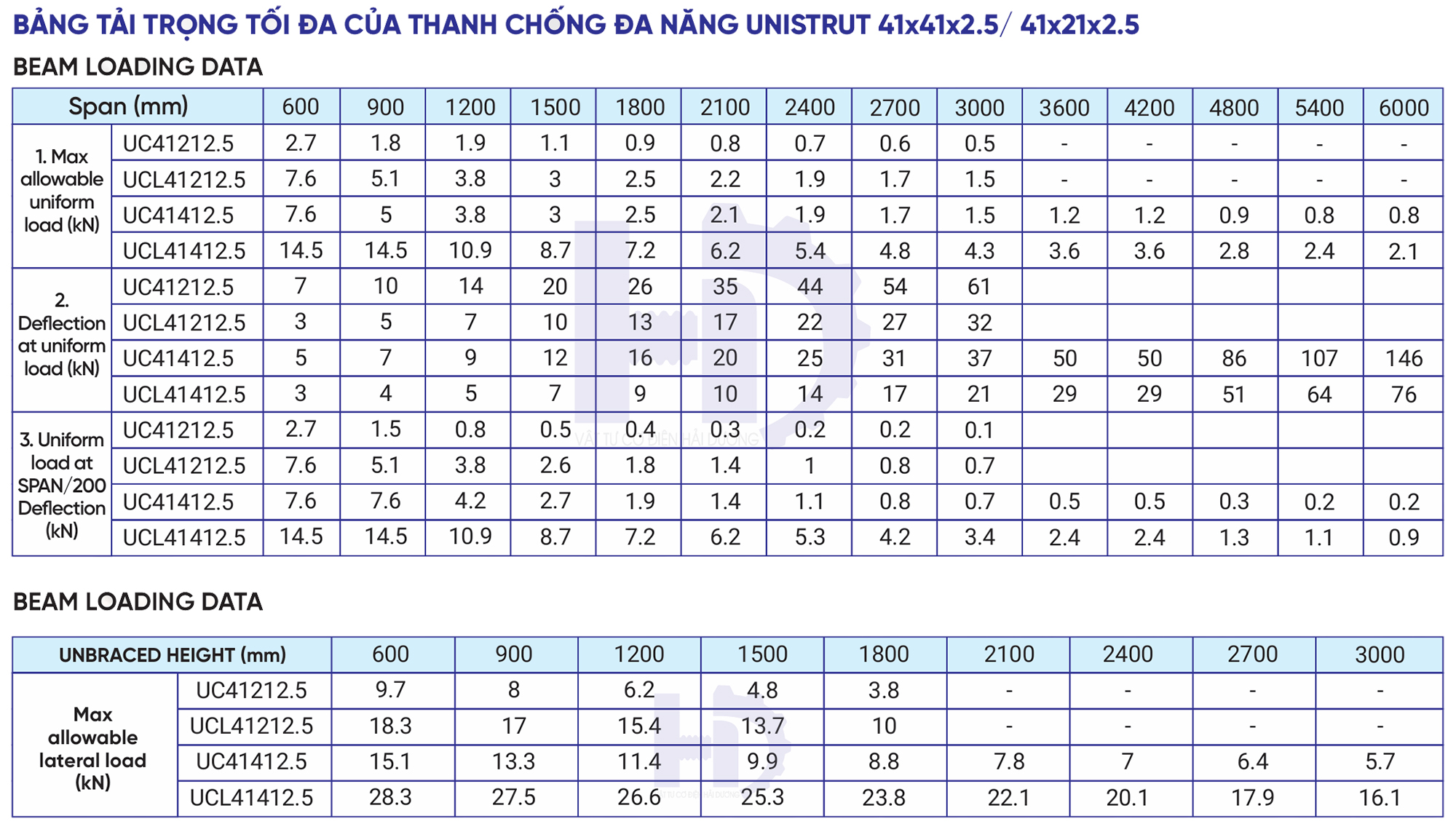

BẢNG TẢI TRỌNG TỐI ĐA CỦA THANH CHỐNG ĐA NĂNG UNISTRUT 41x41x2.5/ 41x21x2.5
BEAM LOADING DATA
| Span (mm) | 600 | 900 | 1200 | 1.500 | 1800 | 2100 | 2400 | 2700 | 3000 | 3600 | 4200 | 4800 | 5400 | 6000 | |
| 1. Max allowable uniform load (kN) |
UC41212.5 | 2.7 | 1.8 | 1.9 | 1.1 | 0.9 | 0.8 | 0.7 | 0.6 | 0.5 | – | – | – | – | – |
| UCL41212.5 | 7.6 | 5.1 | 3.8 | 3 | 2.5 | 2.2 | 1.9 | 1.7 | 1.5 | – | – | – | – | – | |
| UC41412.5 | 7.6 | 5 | 3.8 | 3 | 2.5 | 2.1 | 1.9 | 1.7 | 1.5 | 1.2 | 1.2 | 0.9 | 0.8 | 0.8 | |
| UCL41412.5 | 14.5 | 14.5 | 10.9 | 8.7 | 7.2 | 6.2 | 5.4 | 4.8 | 4.3 | 3.6 | 3.6 | 2.8 | 2.4 | 2.1 | |
| 2. Deflection at uniform load (kN) |
UC41212.5 | 7 | 10 | 14 | 20 | 26 | 35 | 44 | 54 | 61 | |||||
| UCL41212.5 | 3 | 5 | 7 | 10 | 13 | 17 | 22 | 27 | 32 | ||||||
| UC41412.5 | 5 | 7 | 9 | 12 | 16 | 20 | 25 | 31 | 37 | 50 | 50 | 86 | 107 | 146 | |
| UCL41412.5 | 3 | 4 | 5 | 7 | 9 | 10 | 14 | 17 | 21 | 29 | 29 | 51 | 64 | 76 | |
| 3.Uniform load at SPAN/200 Deflection (kN) |
UC41212.5 | 2.7 | 1.5 | 0.8 | 0.5 | 0.4 | 0.3 | 0.2 | 0.2 | 0.1 | |||||
| UCL41212.5 | 7.6 | 5.1 | 3.8 | 2.6 | 1.8 | 1.4 | 1 | 0.8 | 0.7 | ||||||
| UC41412.5 | 7.6 | 7.6 | 4.2 | 2.7 | 1.9 | 1.4 | 1.1 | 0.8 | 0.7 | 0.5 | 0.5 | 0.3 | 0.2 | 0.2 | |
| UCL41412.5 | 14.5 | 14.5 | 10.9 | 8.7 | 7.2 | 6.2 | 5.3 | 4.2 | 3.4 | 2.4 | 2.4 | 1.3 | 1.1 | 0.9 | |
BEAM LOADING DATA
| UNBRACED HEIGHT (mm) | 600 | 900 | 1200 | 1.500 | 1800 | 2100 | 2400 | 2700 | 3000 | |
| Max allowable lateral load (kN) |
UC41212.5 | 9.7 | 8 | 6.2 | 4.8 | 3.8 | – | – | – | – |
| UCL41212.5 | 18.3 | 17 | 15.4 | 13.7 | 10 | – | – | – | – | |
| UC41412.5 | 15.1 | 13.3 | 11.4 | 9.9 | 8.8 | 7.8 | 7 | 6.4 | 5.7 | |
| UCL41412.5 | 28.3 | 27.5 | 26.6 | 25.3 | 23.8 | 22.1 | 20.1 | 17.9 | 16.1 | |
